現如今，越來越多的大型綜合性辦公樓開始實現樓宇控制，樓宇的服務能力大大增強。在整個樓宇自動控制過程中，綜合布線的重要性書不容忽視的，它在整個自動控制過程中起到紐帶的作用。

綜合布線系統的物理拓?fù)浣Y(jié)構一般為分層星型拓?fù)浣Y(jié)構，主要由工作區子系統、水平布線子系統、管理子系統、垂直子系統和設備間子系統五個部分組成。下面三水就某行政綜合辦公樓的綜合布線為大家簡單介紹一下。

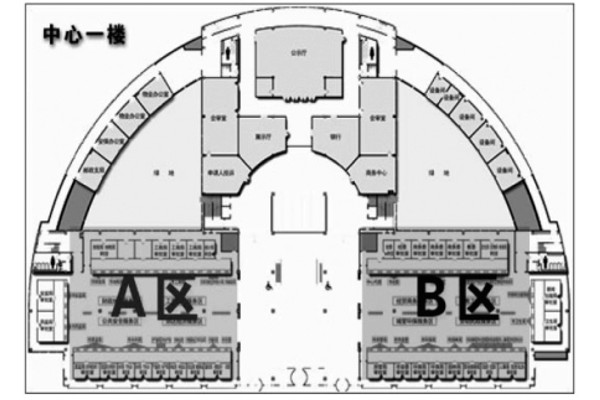

該行政綜合辦公樓分地下一層，地上的三層，各分為A、B二個部分，信息點共計3000個。每個部分每層設獨立配線間，管理本層本部分的水平電纜，其中首層夾層的信息點分別由首層相應的兩個配線間管理，數據中心設在三層的小型機機房。信息點、水平布線及配線架均采用六類產品；銀行、商務中心、政府采購廳、建設交易廳預留光纖到桌面；數據主干采用六芯多模光纜，語音主干采用三類大對數電纜。

該行政綜合辦公樓的綜合布線就是這樣設置的，該綜合布線方案的制定是符合大樓現場環境的，符合樓宇控制的需要。
